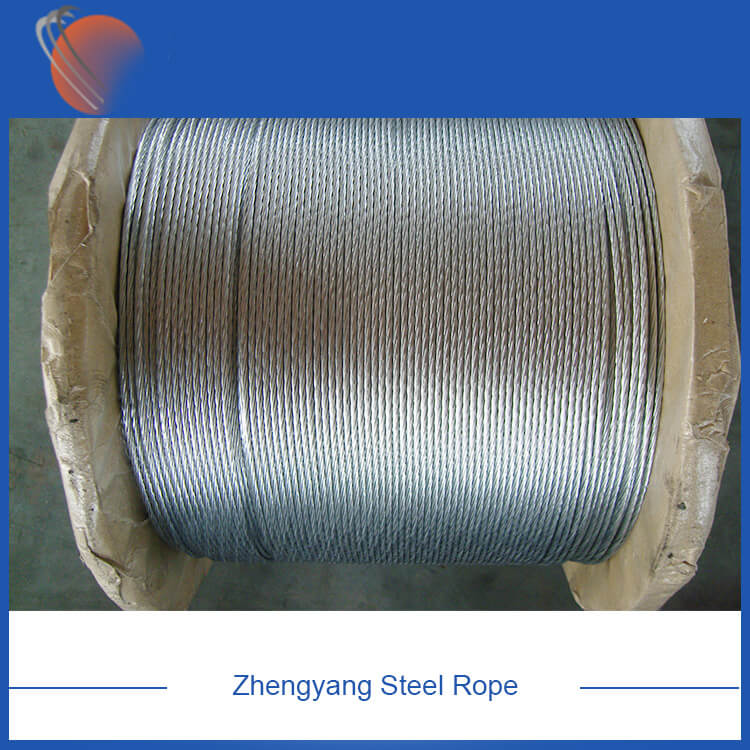

ASTM A475 verzinkte staaldraadstreng

ASTM A475 verzinkte staaldraadstreng

1 bereik
1.1 Deze norm is van toepassing op vijf soorten gegalvaniseerde staaldraden die worden gebruikt voor vanglijnen, stroppen, montagedraden en soortgelijke doeleinden, samengesteld uit ronde staaldraden in vier gegalvaniseerde gewichtsgroepen.
1.2 De vijf niveaus zijn als volgt:
1.2.1 Algemeen niveau;
1.2.2 Normaal niveau
1.2.3 Open haard niveau;
1.2.4 Hoog intensiteitsniveau;
1.2.5 Ultrahoog sterkteniveau.
1.2.6 Voor de minimale breukbelasting van elke staalstreng, zie artikel 8.
1.3 De 4 gewichtsgroepen van de zinklaag zijn: Type 1 en Grade A, Grade B en Grade C. Zie artikel 12 voor het minimum gewicht van de zinklaag.
14 De waarde uitgedrukt in het uur-pond-systeem zijn standaardwaarden en de waarden tussen haakjes zijn alleen ter referentie.
2 referentienormen
2.1 American Society for Testing and Materials Standards
A90 Zink of zinklegering coating staal product coating gewicht (massa) testmethode A902 terminologie voor staal metaal coatingB6 zink ingots
3 termen
3.1 Definitie van eigennamen die in deze norm worden gebruikt, verwijzen naar A902
3.2 Beschrijving van speciale termen in deze norm:
3.2.1 Gevlochten draad - de uitdrukkingsmethode van afgewerkte staaldraden is: de nominale diameter van de gevlochten draad, het aantal staaldraden in de gevlochten draad, de minimale breukbelasting van de gevlochten draad (zie 8) en de coating type of groep (zie 12 ).
4 Inhoud bestellen 00
4.1 Bestellingen die volgens deze norm worden geleverd, omvatten het volgende:
4.1.1 Het aantal getwiste draden, gemeten in voet;
4.1.2 Nominale diameter van gevlochten draad, aantal staaldraden, kwaliteit en minimale breukbelasting van gevlochten draad (Artikel 8 en Tabel 1);
4.1.3 Zinklaaggewicht (type en groep) (Artikel 12 en Tabel 4);
4.1.4 Lengte van spoel- of spoeldraad (Artikel 19).
5Materialen en productie
5.1 Het basismetaal moet staal zijn dat is gesmolten door een open haardoven, een zuurstofconvertor of een elektrische oven. De kwaliteit en zuiverheid van het staal moet ervoor kunnen zorgen dat wanneer de staaldraad tot de gespecificeerde maat wordt getrokken en gegalvaniseerd, de kwaliteit van de afgewerkte streng en monofilament uniform moet zijn en de prestaties en kenmerken moet hebben die in deze norm zijn gespecificeerd.
5.2 De zinkstaaf die wordt gebruikt voor verzinken, moet voldoen aan elk niveau gespecificeerd in norm B6.
6 draai
6.1 Tenzij anders aangegeven, moet de getwiste draad getwist blijven. Links draaien wordt gedefinieerd als draaien tegen de klok in ten opzichte van de waarnemer. Alle staaldraden moeten met gelijkmatige spanning worden gedraaid. De twist moet strak genoeg zijn om ervoor te zorgen dat de diameter niet significant wordt verminderd wanneer een spanning van 10% van de minimale breukbelasting wordt uitgeoefend.
6.2 De 1 × 3 gevlochten draad moet zijn samengesteld uit 3 concentrisch gedraaide staaldraden en een uniforme leglengte hebben van niet minder dan 14 keer de nominale diameter van de gevlochten draad en niet meer dan 20 keer.
6.3 1 × 7 gevlochten draad moet zijn samengesteld uit 6 staaldraden die concentrisch rond een centrale draad zijn gedraaid en een uniforme leglengte hebben die niet groter is dan 16 keer de nominale diameter van de gevlochten draad.
6.4 1×19 gevlochten draad bestaat uit 6 binnenste staaldraden en 12 buitenste staaldraden die concentrisch rond een centrale staaldraad zijn gedraaid. De 6 staaldraden zijn rechtsdraaiend getwist en hebben een nominale diameter van niet groter dan de 7 staaldraden. Keer de uniforme leglengte. De nominale diameter van de 7 staaldraadkernen moet 3 keer de nominale diameter van de staaldraad zijn. De 12 draden in de buitenste laag zijn links gedraaid en moeten concentrisch rond 7 draadkernen worden gedraaid en hebben een uniforme leglengte die niet groter is dan 16 keer de nominale diameter van de gevlochten draad. binnenste staaldraden, 12 tussenliggende staaldraden en 18 buitenste staaldraden concentrisch gedraaid rond een centrale staaldraad. De 6 staaldraden zijn links getwist en hebben niet meer dan 7 draden. Een uniforme leglengte van 16 keer de nominale diameter van de staaldraadkern. De nominale diameter van de 7 staaldraadkernen moet 3 keer de nominale diameter van de staaldraad zijn. De 12 middenlaags staaldraden zijn rechtshandig gedraaid en concentrisch gedraaid rond 7 staaldraadkernen, en hebben een uniforme leglengte die niet groter is dan 16 keer de nominale diameter van de 19 staaldraadkernen. De nominale diameter van de 19 staaldraadkernen moet 5 zijn van de nominale diameter van de staaldraad. De 18 buitenste staaldraden zijn links gedraaid en concentrisch gedraaid rond de 19 staaldraadkernen en hebben een uniforme leglengte die niet groter is dan 16 keer de nominale diameter van de gevlochten draad.
6.6 Alle staaldraden in de gevlochten draad moeten natuurlijk in de juiste positie in de afgewerkte staalstreng zitten. Wanneer de gevlochten draad wordt doorgesneden, moet de draad aan het gebroken uiteinde op zijn plaats worden gehouden of de draad kan eenvoudig met de hand worden gereset om hem op zijn plaats te houden. Ter plaatse. Het kan worden bereikt door verschillende methoden of processen, zoals pre-vervorming, post-vervorming of vormen en fixeren.
